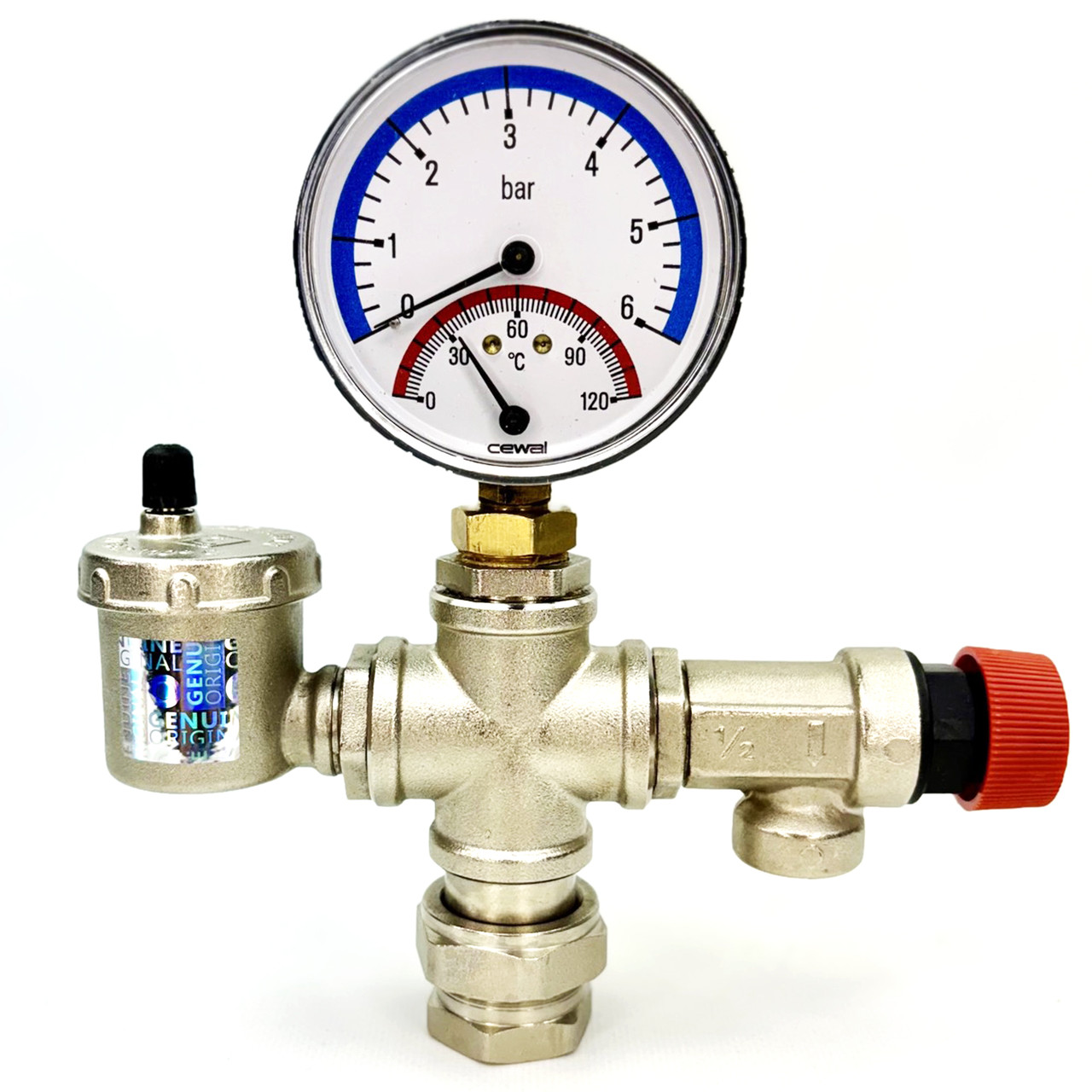

Група безпеки котла TMV-X30 (3 bar) з термоманометром 3/4-1" ITAP KVANT

Група безпеки котла – набір запобіжних елементів, призначених для захисту котла і системи опалення   від перевищення максимально допустимого робочого тиску і відведення повітря з них. До складу групи безпеки входить запобіжний клапан, автоматичний відвідник повітря і термоманометр вертикального  розташування, змонтовані на загальному корпусі  з можливістю підключення  діаметром  Du20 (3/4") та Du25 (1"). Група  безпеки TMV-X30  на тиск 3 бар, з вертикальним термоманометром 80 мм  має універсальне підключення на 1/2 і 3/4.

Це одна з найголовніших деталей вашої опалювальної системи.  При виборі групи безпеки ви повинні чітко розуміти, під яку опалювальну систему ви будете його використовувати. Система опалення приватного будинку має робочий тиск 3 бар. Опалювальний котел може витримувати тиск до 3 атмосфер. Саме з таким тиском спрацьовування вам потрібна група безпеки. На підривній клапані ITAP італійского виробника є спеціальний вихід, через який буде спрацювання надлишку тиску теплоносія..Справність підривного клапана можна перевірити вручну вже на змонтованій системі опалення, але якщо немає такої можливості перед покупкой, то ми покладаємось тільки на паспортні дані виробника. Групи безпеки ITAP KVANT від KVANT Laboratory перед продажем проходить гідравлічне випробування на спрацювання запобіжного клапану згідно паспортним даним і тільки після цього можуть бути передані покупцеві зі спеціальною голограмною наліпкою.

Друга функція групи безпеки це відведення повітря з системи опалення, при  який розповітрювач відводить бульбашки повітря з теплоносія. Справа в тому, що такі бульбашки дуже небезпечні для системи опалення і котла. Вони можуть збиратися в одній точці і їх скупчення розростеться до такої міри, що утвориться повітряна пробка. Вона в свою чергу перекриє хід теплоносія. При наявності  повітровідвідника  ITAP ця проблема вам не загрожує.

Третя функція групи це моніторинг температури і тиску , для цього  в групу безпеки входить термоманометр CEWAL італійського виробника, який має шкалу показання  тиску 0-6 бар і температури 0-120°C. Вертикального розташування, діаметр корпусу 80 мм.

Група встановлюється вертикально  до котла або до системи опалення і розрахована для котлів номінальною потужністю до 50 кВт включно, тиском до 3 бар.

Головна вимога при монтажі групи безпеки в тому, що між нею і котлом не повинно бути розташовано ніяких запірних кранів, для того щоб уникнути несанкціонованого відключення (перекриття запірного крана) групи безпеки від системи опалення що може призвети до аварійної сітуаціїї.

Зібрано з якісних матеріалів європейських виробників. Зроблено в  Україні. Гарантія 12 місяців. Виробник KVANT Laboratory.

Комплектація:

• Автоматичний повітровідвідник ITAP - CW 617N (латунь)
• Запобіжний клапан ITAP - CW 617N (латунь)
• Тиск відкриття: 3 бар
• Термоманометр вертикальний CEWAL  діапазон: від 0 до 6 бар, 0-120°C
• Корпус: CW 617N (латунь)
• Приєднання: внутрішнє різьблення  Ду 20 3/4", накідна гайка 1" Ду 25

Технічні характеристики:

• Робоча температура: до + 120°C
• Тиск спрацювання: 3 бар
• Максимальний робочий тиск: 10 бар
• Діапазон температур: від -10˚C до +110 ˚C


Габаритні розміри:

• Висота:190 мм
• Довжина мінімальна:190 мм
• Вага: 780 гр.
