Група безпеки котла TMFK-15 (1.5bar) з консоллю для бака 3/4" ITAP KVANT

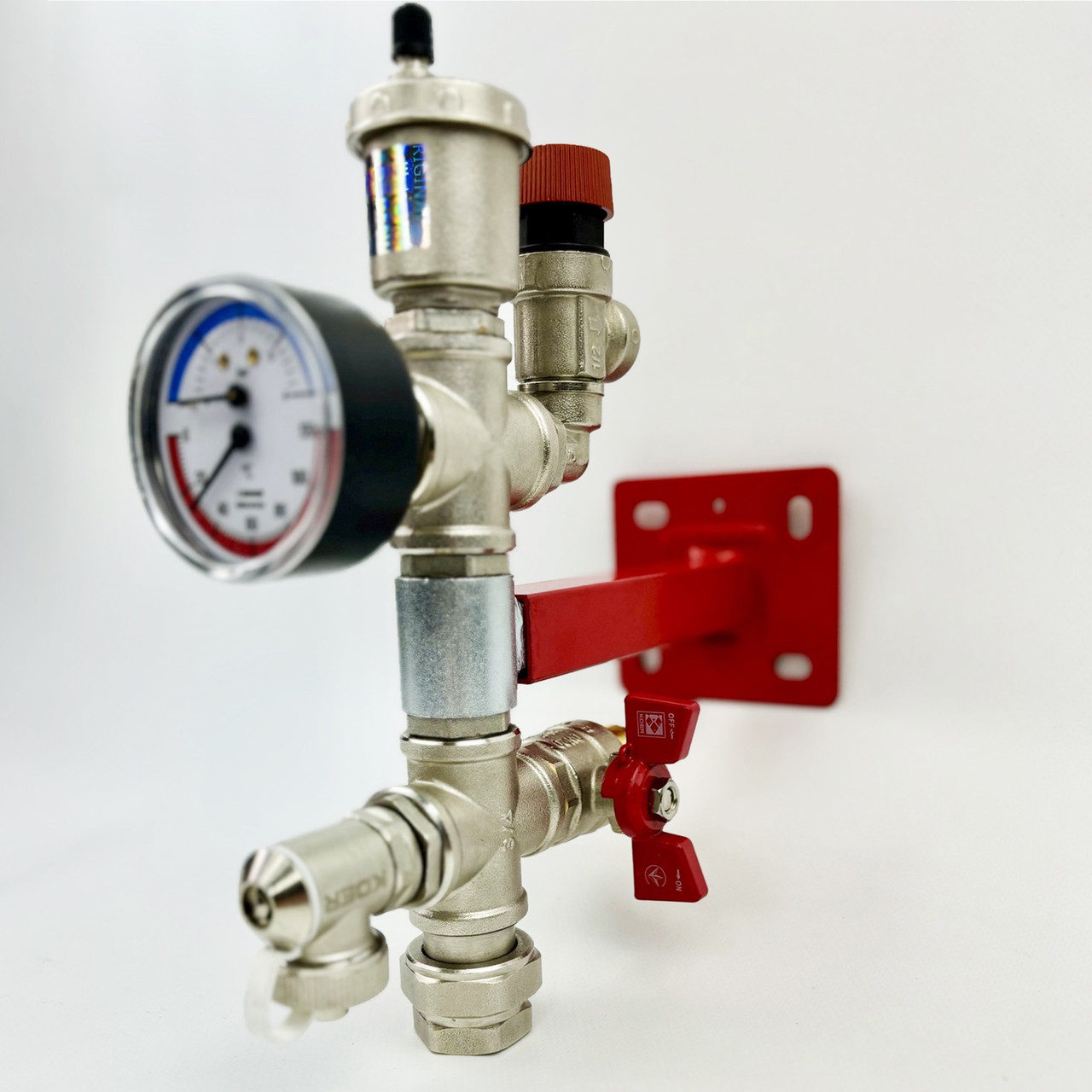

Група безпеки котла – набір запобіжних елементів, призначених для захисту котла і системи опалення  від перевищення максимально допустимого робочого тиску і відведення повітря з них. До складу групи безпеки входить запобіжний клапан, автоматичний відвідник повітря і  термоманометр, змонтовані на загальній  консолі  з можливістю підключення мембранного баку діаметром Du20 (3/4").

Це одна з найголовніших деталей вашої опалювальної системи.  При виборі групи безпеки ви повинні чітко розуміти, під яку опалювальну систему ви будете його використовувати. Система опалення приватного будинку має робочий тиск 1,5-2 атмосфер. Опалювальний котел може витримувати тиск до 1,5 атмосфер. Саме з таким тиском спрацьовування вам потрібна група безпеки. На підривному клапані ITAP італійского виробника є спеціальний вихід, через який буде спрацювання надлишку тиску теплоносія..Справність підривного клапана можна перевірити вручну вже на змонтованій системі опалення, але якщо немає такої можливості перед покупкой, то ми покладаємось тільки на паспортні дані виробника. Групи безпеки ITAP KVANT від KVANT Laboratory перед продажем проходить гідравлічне випробування на спрацювання запобіжного клапану згідно паспортним даним і тільки після цього можуть бути передані покупцеві зі спеціальною голограмною наліпкою.

Друга функція групи безпеки це відведення повітря з системи опалення, при  який розповітрювач відводить бульбашки повітря з теплоносія. Справа в тому, що такі бульбашки дуже небезпечні для системи опалення і котла. Вони можуть збиратися в одній точці і їх скупчення розростеться до такої міри, що утвориться повітряна пробка. Вона в свою чергу перекриє хід теплоносія. При наявності повітровідвідника  ITAP ця проблема вам не загрожує.

Третя функція групи це моніторинг температури і тиску , для цього  в групу безпеки входить термоманометр CEWAL італійського виробника, який має шкалу показання температури теплоносія 0-120°C і тиску 0-4 бар. Фронтального розташування, діаметр корпусу 63 мм.

Четверта функція групи безпеки TMFK-15  ITAP KVANT це можливість зручного вертикального  підключення мембранного баку діаметром  3/4" і максимальним діаметром 540 мм (консоль рухома, довжина консолі 170-270 мм) і можливістю при необхідності зливу теплоносія з мембранного баку через зливний кутовий кран. Це дає дуже зручне і компактне розташування обладнання в котельні. Група кріпиться до стіни (кріплення не входить до комплектації)і розрахована для котлів номінальною потужністю до 50 кВт включно, тиском до 1,5 бар (твердопаливні котли).

Головна вимога при монтажі групи безпеки в тому, що між нею і котлом не повинно бути розташовано ніяких запірних кранів, для того щоб уникнути несанкціонованого відключення (перекриття запірного крана) групи безпеки від системи опалення що може призвети до аварійної сітуаціїї. Але якщо група має ще декілька функцій в своєму арсеналі, то необхідний кран перекриття для відсічення консолі групи безпеки від системи опалення,наприклад для  обслуговування мембранного бака не зліваючи теплоносій.
Група  безпеки  TMFK-15  має такий запірний, але і має спеціальну пломбу,яку потрібно встановити на запірний кран, після того як  група вже змонтована, або пройшла техничне обслуговування.  Встановлюється пломба безпосередньо на кран перекриття, щоб унеможливити повторне відсікання від системи опалення.

Для зручного підключення можуть бути використані металеві гнучкі  шлангі  в ізоляції FLEXY ECO-FLEX, додаткова комплектація.

Зібрано з якісних матеріалів європейських виробників. Зроблено в  Україні. Гарантія 12 місяців. Виробник KVANT Laboratory.

Комплектація:

• Автоматичний повітровідвідник ITAP - CW 617N (латунь)
• Запобіжний клапан ITAP - CW 617N (латунь)
• Тиск відкриття: 1.5 бар
• Термоманометр фронтальний CEWAL діапазон: від 0 до 4 бар, 0-120°C
• Корпус: CW 617N (латунь)
• Приєднання: внутрішнє різьблення 3/4" Ду 20
•  Консоль рухома 110-170 мм  (сталева)

Технічні характеристики:

• Робоча температура: до + 120°C
• Тиск спрацювання: 1,5 бар
• Максимальний робочий тиск: 10 бар
• Діапазон температур: від -10˚C до +110˚C
• Підключення м/бака: 3/4'' (внутрішнє різьблення)
• Підключення до системи опалення: 3/4'' (зовнішнє різьблення)

Габаритні разміри:

• Висота:270 мм
• Довжина мінімальна:240 мм
• Вага: 1040 гр.
