Комплект підключення водонагрівача 3V SHORT Boiler Series 1/2" KVANT

Комплект підключення водонагрівача 3V SHORT Boiler Series- герметичний попередньо зібраний монтажній вузол для швидкого підключення накопичувального  водонагрівача та бойлера (з теплообмінником) до системи водопостачання. Комплекті встановлено  керамічний змішувальний картриджний  кран  Balancer (виробництво Польша) , який розташований  між патрубками холодної та гарячої води, для регулювання потоку холодної води для змішування з гарячою. Balancer (мал.В)  дозволяє механічно регулювати потік холодної води для змішування з гарачою по шкалі від 1 до 7 ( з повністю відкритий та повністю закритий ) що  дозволяє  налаштувати комфортну температуру води з точністю налаштування 77%  підтримки заданої температури та  запобіганню отримання опіків при користуванні водонагрівачем з температурою води +65..+75С. Для використання всього об’єму водонагрівача і запобіганню розповсюдження бактерії легіонелла,тепла прісна вода  до +45С це місце для розмноження бактерії,  температура гарячоЇ  води в водонагрівачеві повинна бути   не нижче +60..+65С, таким чином використовується максимально  теплова енергія водонагрівача (ККД) і  гаряча вода не дає розвиватися  мікроорганізмам.

Наприклад, якщо ви користуєтесь водонагрівачем з  температурою води +45С, щоб не отримувати опіків, а комфортна температура споживання +38С, то від всього об’єму водонагрівача ви використовуєте  всього 30%, решта води вже буде нижче за +38С. Якщо збільшити температурний режим до +70С, то збільшення комфортної теплої води збільшиться до +70% , але все рівно він не буде 100%, тому що остаток теплої води вже буде нижче від +38С. Це все рівно становить максимальний ККД від використання накопичувальним водонагрівачем.

Водонагрівач 50л гарячої води +70С дає 32л води з температурою вище +35С це 64% від 50л.

Водонагрівач 80л гарячої води +70С дає 60,5л води з температурою вище +35С це 75,6% від 80л.

Водонагрівач 100л гарячої води +70С дає 75,9л води з температурою вище +35С це 75,9% від 100л.

Комплект підключення водонагрівача 3V SHORT  Boiler Series є  механічним змішувальним вузлом   в іншому при використанні комплекта з водонагрівачем він працює так само, як водонагрівач зі звичайним сантехнічним змішувачем,  температура гарячої води відносно постійна, тому що забирається з самої верхньої точки водонагрівача і  підтримується автоматикою водонагрівача,  температура холодної води водопостачання теж постійна , влітку до +15С,взимку до +10С, тому налаштування клапана потрібно роботи 2 рази на рік, якщо не потрібно екстрено змінити роботу водонагрівача. Маємо одну постійну температуру і другу відносно постійну температуру (відбір гарячої води в водонагрівачеві  відбувається з самої верхньої точки бака, тому вона максимально нагріта до заданої температури, і зміниться тільки після відбору 64% об’єму водонагрівача) додаємо клапаном Balancer налаштований   потік холодної води, чим змішуємо на старті  і робимо теплу воду для комфортного користування. Заощаджує витрати холодної води, не потрібно  постійно ловити температуру на змішувачах,тим самим витрачати холодну воду, немає тепловитрат на трубопроводі , та немає бактерій в водонагрівачеві. В будь який момент можна перекрити потік змішування  та користуватися безпосередньо гарячою водою з бака.

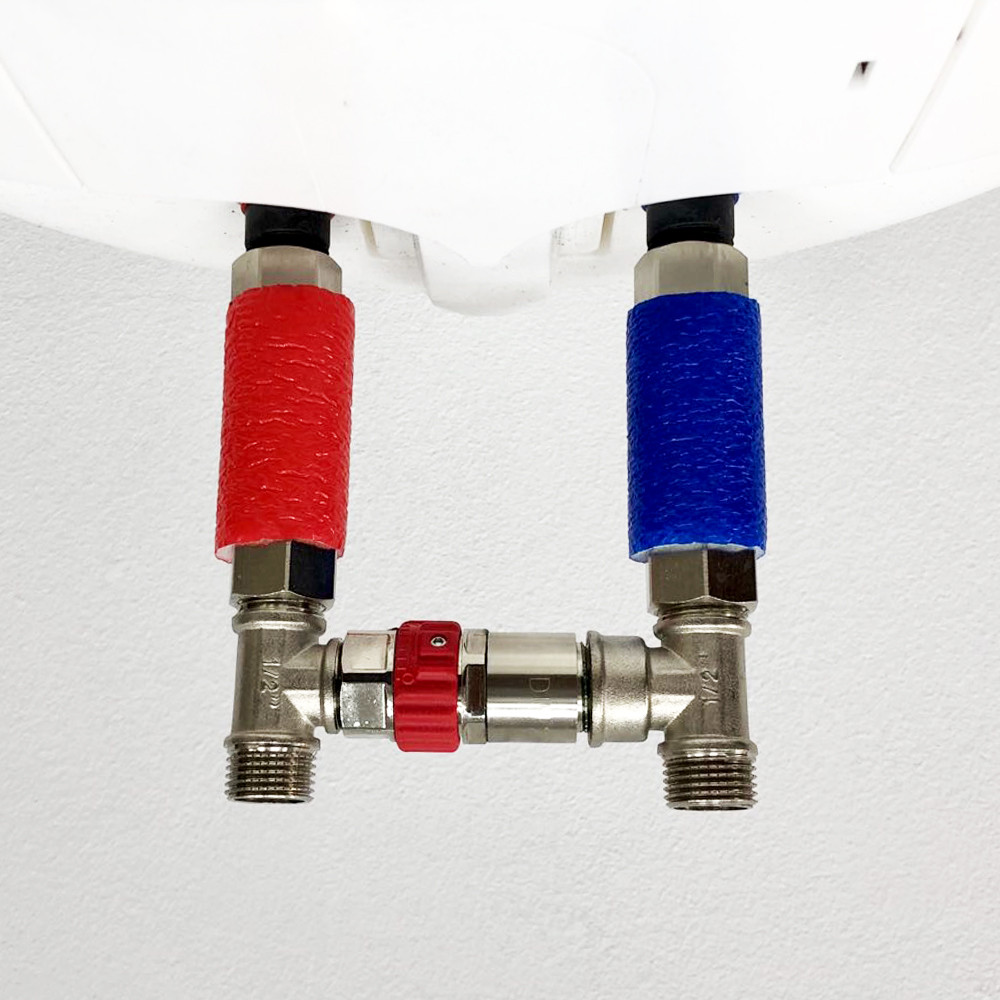

Комплект  3V SHORT Boiler Series встановлюється вертикально (може встановлюватись горизонтально) .  Підключення до водонагрівача  здійснюється за допомогою гнучких  металевих шлангів в ізоляції (червона/синя)  з нержавіючої сталі AISI 304,які  мають середню універсальну  міжосьову відстань 80-115 мм, що підходить для максимальної більшості  всіх виробників і типів водонагрівачів та бойлерів з теплообмінником з патрубками підключення Ду 15 (1/2).

 Обов’язково, потрібно приєднати  до водонагрівача запобіжний клапан, який йде в комплекті з водонагрівачем або окремо,встановлюючи його на патрубок холодної води  водонагрівача з початку підключення комплекта , тоді знадобиться подовжувач щоб під’єднати  за рівнем , або підключити після комплекта на патрубок холодної води самого комплекта , запобіжний клапан буде працювати в обох місцях однаково коректно.

Обов’язково, потрібно приєднати  до водонагрівача запобіжний клапан, який йде в комплекті з водонагрівачем або окремо,встановлюючи його на патрубок холодної води   після комплекта на патрубок холодної води самого комплекта , запобіжний клапан буде працювати в  цьому місці коректно.

BOILER SERIES готові рішення для підключення водонагрівача. Комфортно заощаджуйте.

Технічні  характеристики

• Підключення гнучке  Ду 15 (1/2) внутр. Різьблення накидна гайка під прокладку   (мал.H-C)
• Приєднувальні патрубки до водопроводу  Ду 15 (1/2) зовн.різьблення (мал.A-D)
• Міжосьова відстань підключення гнучких шлангів  80-115 мм (мал. L)
• Міжосьова відстань підключення патрубків  100 мм (мал. X)
• Робочий  тиск  10 бар
• Максимальний тиск  12 бар
• Гідравлічне випробування  10бар
• Максимальна температура  +100С
• Матеріал корпуса нікельована латунь  CW617N
• Матеріал гнучких металевих шлангів нержавіюча сталь AISI304
• Діапазон регулювання температури клапаном  +10..+75С
• Ізоляція  шлангів PE червоний/ синій
• Строк служби  10 років
• Висота  130 мм  (мал. Y)
• Ширина  130 мм (мал.S)
• Глибина  30 мм
• Вага   380 грам
