Комплект підключення для водонагрівача 5R CROSS Boiler Series з редуктором 1/2" KVANT

Комплект підключення водонагрівача 5R CROSS Boiler Series  - герметичний попередньо зібраний монтажній вузол для швидкого підключення накопичувального  водонагрівача та бойлера (з теплообмінником) до системи водопостачання. Комплекті встановлено  керамічний змішувальний картриджний  кран  Balancer (виробництво Польша) , який розташований  між патрубками холодної та гарячої води, для регулювання потоку холодної води для змішування з гарячою. Balancer (мал.В)  дозволяє механічно регулювати потік холодної води для змішування з гарачою по шкалі від 1 до 7 ( з повністю відкритий та повністю закритий ) що  дозволяє  налаштувати комфортну температуру води з точністю налаштування 77%  підтримки заданої температури та  запобіганню отримання опіків при користуванні водонагрівачем з температурою води +65..+75С. Для використання всього об’єму водонагрівача і запобіганню розповсюдження бактерії легіонелла,тепла прісна вода  до +45С це місце для розмноження бактерії,  температура гарячоЇ  води в водонагрівачеві повинна бути   не нижче +60..+65С, таким чином використовується максимально  теплова енергія водонагрівача (ККД) і  гаряча вода не дає розвиватися  мікроорганізмам.

Комплект підключення водонагрівача 5R CROSS Boiler Series  є  механічним змішувальним вузлом   в іншому при використанні комплекта з водонагрівачем він працює так само, як водонагрівач зі звичайним сантехнічним змішувачем,  температура гарячої води відносно постійна, тому що забирається з самої верхньої точки водонагрівача і  підтримується автоматикою водонагрівача,  температура холодної води водопостачання теж постійна , влітку до +15С,взимку до +10С, тому налаштування клапана потрібно роботи 2 рази на рік, якщо не потрібно екстрено змінити роботу водонагрівача. Маємо одну постійну температуру і другу відносно постійну температуру (відбір гарячої води в водонагрівачеві  відбувається з самої верхньої точки бака, тому вона максимально нагріта до заданої температури, і зміниться тільки після відбору 64% об’єму водонагрівача) додаємо клапаном Balancer налаштований   потік холодної води, чим змішуємо на старті  і робимо теплу воду для комфортного користування. Заощаджує витрати холодної води, не потрібно  постійно ловити температуру на змішувачах,тим самим витрачати холодну воду, немає тепловитрат на трубопроводі , та немає бактерій в водонагрівачеві. В будь який момент можна перекрити потік змішування  та користуватися безпосередньо гарячою водою з бака.

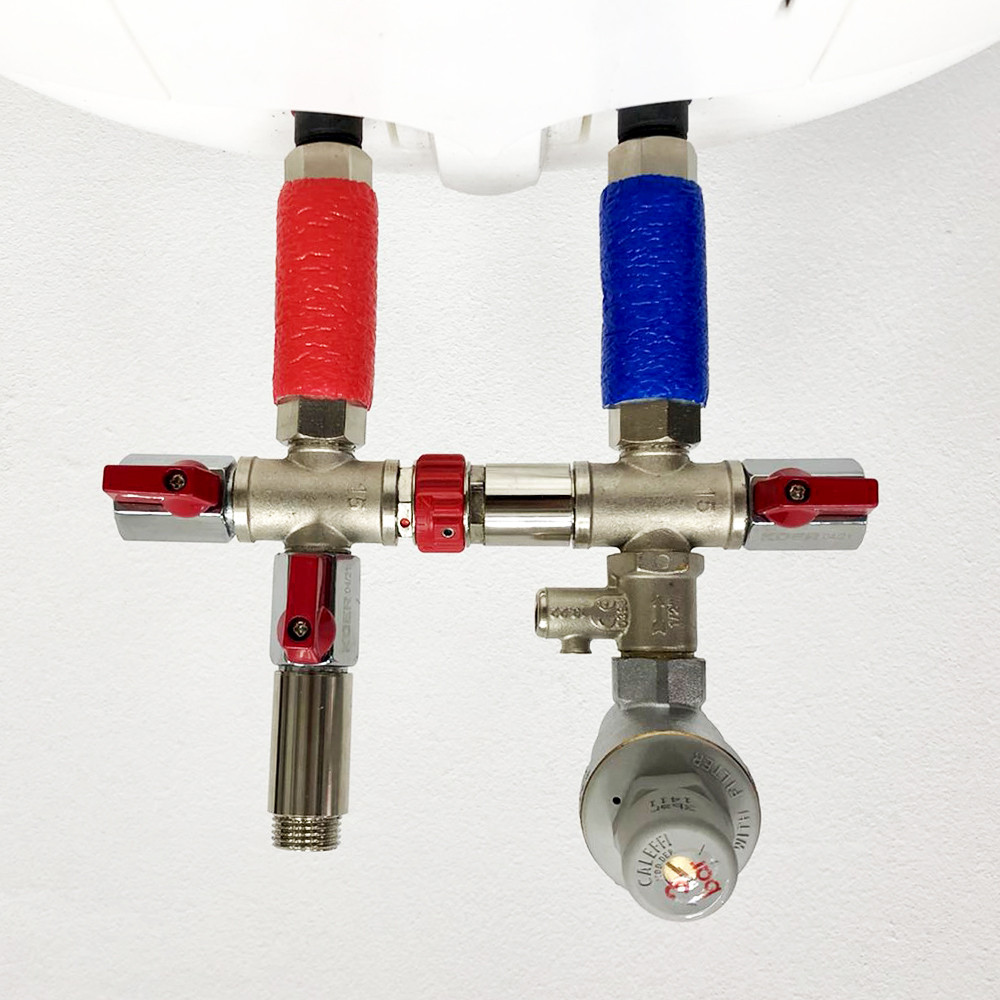

Комплект 5R CROSS Boiler Series  встановлюється вертикально (може встановлюватись горизонтально) . Підключення до водонагрівача  здійснюється за допомогою гнучких  металевих шлангів в ізоляції (червона/синя)  з нержавіючої сталі AISI 304,які  мають середню універсальну  міжосьову відстань 80-115 мм, що підходить для максимальної більшості  всіх виробників і типів водонагрівачів та бойлерів з теплообмінником з патрубками підключення Ду 15 (1/2). Комплект підключення водонагрівача  5R CROSS Boiler Series  має в комплектаціЇ  механічний змушівальний вузол, кульковий кран на гарячій воді для запуску повітря в водонагрівач (мал.М)  та кульковий кран  на холодній воді (мал.W) для зручного  примусового зливу водонагрівача. Редукційний клапан – редуктор тиску (мал.R ) Caleffi (виробництво Італія)на холодній воді, для зниження тиску на вході в водонагрівач, для зменшення тиску в самому водонагрівачеві при нагріванні, щоб не пошкодити надлишком тиску ємність водонагрівача і частого об’ємного спрацьовування запобіжного клапану. Кульковий кран на гарячу воду для аварійного перекриття гарячої води,запобіжний клапан Bonomi  (виробництво Італія) на 8,5 бар  (мал.G)

Технічні  характеристики

• Підключення гнучке  Ду 15 (1/2) внутр. Різьблення накидна гайка під прокладку   (мал.H-C)
• Приєднувальні патрубки до водопроводу  Ду 15 (1/2) зовн.різьблення (мал.A)
• Приєднувальні патрубки до водопроводу  Ду 15 (1/2) внутр.різьблення (мал.D)
• Міжосьова відстань підключення гнучких шлангів  80-115 мм (мал. L)
• Міжосьова відстань підключення патрубків  100 мм (мал. X)
• Запобіжний клапан  тиск спрацьовування 8,5 бар (мал.G)
• Робочий  тиск  10 бар
• Максимальний тиск  12 бар
• Гідравлічне випробування   8 бар
• Максимальна температура  +100С
• Редуктор тиску  1-6 бар
• Матеріал корпуса нікельована латунь  CW617N
• Матеріал гнучких металевих шлангів нержавіюча сталь AISI304
• Діапазон регулювання температури клапаном  +10..+75С
• Ізоляція  шлангів PE червоний/ синій
• Строк служби  10 років
• Висота  220 мм  (мал. Y)
• Ширина  210 мм (мал.S)
• Глибина  100 мм
• Вага   700 грам
