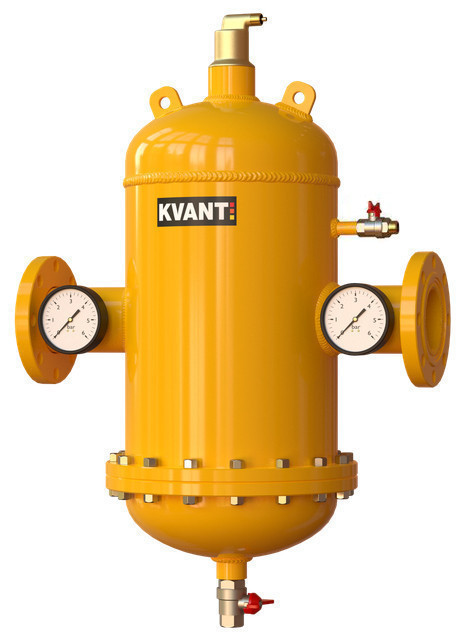

Сепаратор повітря і шламу RF.D-450 фланц.разбірний Ду450 16bar KVANT DisAir DiRT

KVANT DisAir Dirt промышленной серии производится в стальном корпусе из углеродной стали диаметром от 50 до 600 мм. Стандартная модель производится для скорости потока до 1,5 м/с и модель Q для скорости потока до 3м/c. Возможно исполнение как под сварку так и под фланцевое присоединение. Для старых систем с высоким уровнем шлама может потребоваться замена или чистка сепараторного элемента, для таких случаев выбирается разборная модель.

Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води

Характеристики конструкції KVANT DisAir Dirt:

1. Міцний корпус гарантує тривалий термін служби.

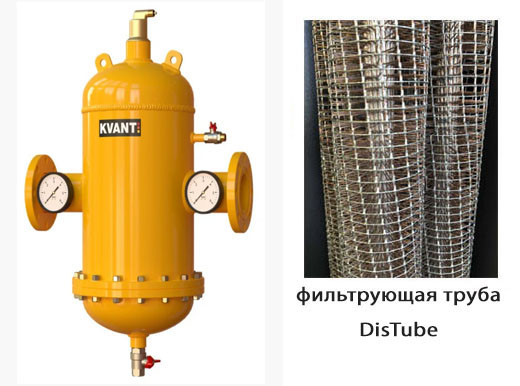

2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу, спускний клапан для видалення повітря.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу і повітря, тому низька періодичність його зливу або спуску повітря.

Переваги KVANT DisAir Dirt:

• Відокремлюються і видаляються найдрібніші частинки шламу розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).
• Шлам зливається а повітря спускається при працюючій установці;
• Не потрібно відсічних клапанів або обхідний лінії;
• Мінімальний постійний перепад тиску;
• Гарантійний термін 36 місяців.

Технічні дані KVANT DisAir Dirt:

• Робоча температура до 120°С.
• Робочий тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: з DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisAir Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.

• Сепаратор  KVANT DisAir Dirt  должен устанавливаться без механического напряжения.
• Запрещается использовать DisAir Dirt для поддержки трубопровода.
• Работа прибора не зависит от направления потока .
• Монтажные уши могут использоваться для перемещения изделия только во время его установки.

Выбор соответствующего сепаратора воздуха и шлама

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
