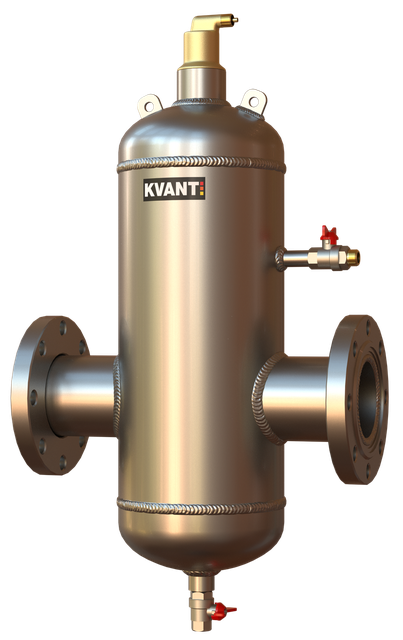

Сепаратор повітря (деаератор)ТF.Q.SS-100 фланцевий,збільш.витр.,нерж.сталь 16бар KVANT DisAir

169 623 ₴

  • Під замовлення
  • Код: KV14828
clockВідправка з 26 лютого 2025
Сепаратор повітря (деаератор)ТF.Q.SS-100 фланцевий,збільш.витр.,нерж.сталь 16бар KVANT DisAir
Сепаратор повітря (деаератор)ТF.Q.SS-100 фланцевий,збільш.витр.,нерж.сталь 16бар KVANT DisAirПід замовлення
169 623 ₴
+380 (67) 553-44-41
+380 (67) 553-44-41
повернення товару протягом 14 днів за домовленістю



KVANT DisAir серія TF.Q.SS

KVANT DisAir промислової серії виготовляється в сталевому корпусі з нержавіючої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.

Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води

Характеристики конструкції KVANT DisAir:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації повітря спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний клапан для видалення зібрався повітря.
4. Зібрався повітря не заважає протіканню рідини.
5. Великий обсяг для збирання повітря, тому низька періодичність його спуску.

Переваги KVANT DisAir:

  • Відокремлюються і видаляються найдрібніші частинки розміром від 10 мкм (=0,010 мм);
  • Повітря спускається при працюючій установці;
  • Не потрібно відсічних клапанів або обхідний лінії;
  • Мінімальний постійний перепад тиску;
  • Гарантійний термін 36 місяців.





Серія

TF.Q.SS

Область застосування



Для систем кондиціонування, обігріву підлоги, для систем опалення

A

1"

А1

1/2"

H(мм)

950

L(мм)

475

Максимальний робочий тиск (бар)

16

Варіант монтажу

Горизонтальний

Очищення робочого середовища (мкм)

10

Максимальна температура рідини (°C)

120

Розрахункова швидкість потоку робочого середовища (м/с)

1,5

Максимальна швидкість потоку (л/c)

3,5

Пропускна здатність Q(м3/год)

94

З'єднання (DN)

100

Призначення



Видалення вільного повітря і бульбашок з теплоносія

Тип корпусу

Цільний

Матеріал

Нержавіюча сталь

Варіант приєднання

Фланцеве





Технічні дані KVANT DisAir:

  • Робоча температура до 120°С.
  • Робочий тиск до 16 бар.
  • Корпус нержавіюча сталь.
  • Фланцеве з'єднання: з DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisAir перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.

  • Сепаратор KVANT DisAir  повинен встановлюватися без механічного напруження.
  • Забороняється використовувати DisAir для підтримки трубопроводу.
  • Робота приладу не залежить від напрямку потоку .
  • Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.

Вибір відповідного сепаратора повітря

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.

Таблиця витрати потоку для сепараторів повітря KVANT DisAir













Характеристики
Основні
Країна виробникУкраїна
