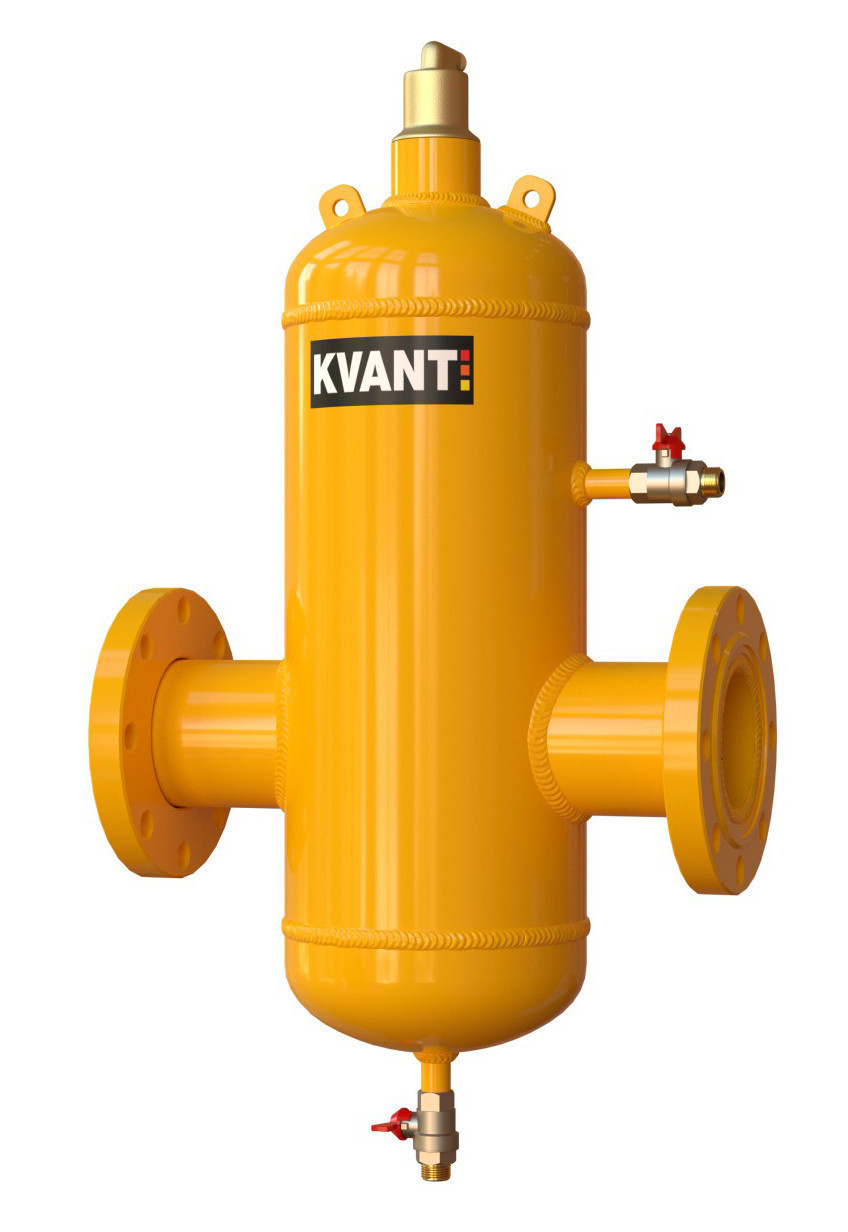

Сепаратор повітря (деаератор)ТF-500 фланцевий Ду 500 16bar KVANT DisAir

KVANT DisAir промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Стандартна модель виробляється для швидкості потоку до 1,5 м/с і модель Q для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.

Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води

Зважаючи на те, що мікропухирців вільно переміщуються з потоком по системі, потрібні особливі запобіжні заходи для того, щоб видалити з системи. Корпус сепаратора має більший поперечний переріз, ніж перетин приєднання, а також усередині сепаратора потік проходить через систему сіток утворюючи турбулентність і направляючи мікропухирців у верхню зону спокою і далі віддаляються через деаэрационный клапан.

Основним елементом сепаратора є система фільтрації DisTube, яка зарекомендувала себе протягом десятиліть, вкрай низький рівень втрати тиску в напрямку потоку і високий рівень втрати в поперечному напрямку, це значно зменшує турбулентність і направляє мікропухирців повітря у верхню зону спокою.

Характеристики конструкції KVANT DisAir:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації повітря спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний клапан для видалення зібрався повітря.
4. Зібрався повітря не заважає протіканню рідини.
5. Великий обсяг для збирання повітря, тому низька періодичність його спуску.

Переваги KVANT DisAir:

• Відокремлюються і видаляються найдрібніші частинки повітря розміром від 10 мкм (=0,010 мм);
• Працює повністю в автоматичному режимі;
• Обслуговування займає не більше 5 секунд;
• Полный спектр с точки зрения рабочих давлений обеспечивает долгосрочное и надлежащее функционирование теплогенераторов, термостатических клапанов.
• Воздух спускается при работающей установке;
• Не требуется отсечных клапанов или обходной линии;
• Минимальный постоянный перепад давления;
• Долгосрочный результат снижение рисков дефектов и сбоев;
• Гарантийный срок 36 месяцев.

Технические данные KVANT DisAir:

• Рабочая температура до 120°С.
• Рабочее давление до 16 бар.
• Корпус углеродистая сталь.
• Фланцевое соединение: по DIN PN 16.

Перед проведением установки сепаратора обеспечьте полное снятие давления и охлаждение системы.

Рекомендуется установить сепаратор KVANT DisAir перед любым компонентом системы, требующем защиты от загрязнений.

Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.

• Сепаратор  KVANT DisAir  должен устанавливаться без механического напряжения.
• Запрещается использовать DisAir для поддержки трубопровода.
• Работа прибора не зависит от направления потока .
• Монтажные уши могут использоваться для перемещения изделия только во время его установки.

Вибір відповідного сепаратора повітря

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
