Опис сепаратор повітря та шлама

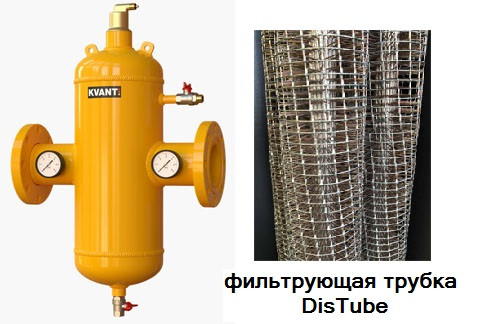

Сепаратор повітря та шлама KVANT AirDirt використовується для повного виведення повітря і шламу з системи опалення та кондиціонування. Принцип його роботи базується на уловлюванні дрібних бульбашок повітря або частинок бруду і шламу всередині себе. При вході в сепаратор вода змінює швидкість потоку і траєкторію руху, потім проходить через фільтруючу трубу DisTube з великим уловлює дією, що має велику площу зіткнення з рідиною, на який осідають найдрібніші частинки повітря і шламу.

Об'єднані сепаратори мікробульбашок, бруду і шламу слід застосовувати для видалення шламу після джерел тепла, де можуть з'являтися вапняні домішки. Сепаратор KVANT AirDirt об'єднують в собі, в одному компактному корпусі, функції окремих сепараторів KVANT DisAir і KVANT DisDirt. Сепаратор, як правило, монтується після джерела тепла в опалювальних системах з низькою або нульовою статичною висотою (до 10 м висоти установки). У системах охолодження раціонально проводити дегазацію і видалення шламу перед чиллером або теплообмінником на обратці.
Потік води, що протікає через сепаратор, потрапляє в фільтруючу трубу DisTube, викликаючи обурення (турбулентність). З-за того, що DisTube характеризується відносно низьким опором потоку в горизонтальному напрямку і великим у вертикальному напрямку, висхідна вода сильно гальмується, даючи бульбашок час для підйому в повітряну камеру. Мікропухирців, які осідають на решітці протягом цього часу, завдяки явищу коалесценции, поступово збільшують свій об'єм, відриваються від сітки, а також мігрують в камеру, звідки вони видаляються в атмосферу за допомогою вентиляційного отвору.
Принцип роботи:
- знаходяться вільні мікропухирців газів, в циркулюючому теплоносії, призводять до збоїв у роботі системи. Для видалення бульбашок з системи, слід застосувати відповідні обладнання. Спеціальна трубка DisTube забезпечує особливий потік теплоносія, в результаті чого забезпечується рух газових бульбашок наверх. При збільшенні, бульбашки піднімаються в що знаходиться зверху воздухосборную камеру, після чого за допомогою сепаратора повітря вони автоматично видаляються з системи.
- видалення бруду і шламу за принципом роботи нагадує видалення повітряних мікробульбашок: потік теплоносія, що проходить через область з великим поперечним перерізом і низькою швидкістю потоку. Проходячи через унікальну трубку DisTube, частинки шламу і бруду сповільнюються і осідають в спеціальній камері. Цю камеру можна легко регулярно очищати за допомогою спускного крана, дозволяючи не відключати при цьому систему.
Сепараторы воздуха и шлама KVANT предназначены для использования в замкнутых системах отопления и кондиционирования при максимальной температуре 120 С и максимальном давлении 16 бар. Конструкция сепаратора воздуха и шлама KVANT представляет собой вертикально расположенный корпус с воздушной камерой наверху. Корпус изготовлен из углеродистой стали так же возможно исполнение из нержавеющей стали
Найбольшее количество пузырьков воздуха и шлама в жидкости присутствует до радиатора охлаждения. Сепаратор рекомендуется устанавливать до радиатора охлаждения.
Сепаратори повітря і шламу KVANT встановлюється відразу за котлом або змішувальним клапаном перед циркуляційним насосом для уникнення пошкодження.

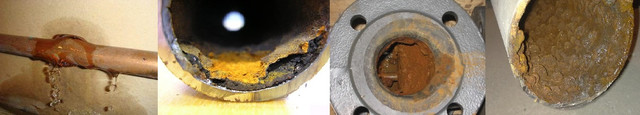

- Прискорена корозія елементів системи (насос, котел, радіатори і т. д.) і, як наслідок, суттєве зменшення терміну служби
- Пошкодження циркуляційного насоса: знос підшипників, кавітаційний знос лопатей насоса
- Знижена ефективність роботи насоса
- Зниження ефективності теплопередачі будь-яких теплообмінних поверхонь
- Зниження розрахункового терміну служби котельного обладнання, насосів, розширювальних баків, арматури за рахунок інтенсифікації корозії металу
- Накопичений шлам може зменшити перетин трубопроводів
- Великі частинки шламу можуть призвести до несправності насосного обладнання та термостатичних клапанів, встановлених поряд з джерелом тепла
- Часта чистка і дороге обслуговування фільтраційного обладнання
Таблиця витрати потоку для сепараторів повітря і шламу KVANT AirDirt
